PENETRÓMETRO SPT AUTOMÁTICO DE 15 METROS CON MOTOR 13 HP-GLS-79-2
Marca: EQUILAB
Procedencia: PERÚ
Modelo: GLS-79-2
Normas: ASTM D 1586 | INV E 111
Beneficios:
Reduce los tiempos de campo
Reduce el esfuerzo físico
Reduce el personal de operación
Detalles del producto:
APLICACIONES:
• Realización de ensayos SPT mediante el uso de golpes para recuperación del terreno.
• Realización de ensayos de absorción para caracterización del suelo.
CARACTERÍSTICAS GENERALES:
. Uso de sistema mecánico que aumenta la producción y elimina errores humanos.
. Velocidad de armado y desarmado.
. Sistema de alta potencia.
. 15 metros de profundidad de sondeo.
. Diseño robusto con posibilidad de adaptar a tráiler o vehículo de transporte.
DIMENSIONES:
. Torre 2,3m x 0,7m x 0,6m. 300 kg
. Central hidráulica 1,2m x 1,4m x 0,8m. 150 kg.
MOTOR:
. Motor: Honda / Modelo: GX390 / Potencia: 13 HP –3000 RPM.
SISTEMA HIDRÁULICO:
. Bomba 16 Lt/min.
. Cilindro 1300 mm de carrera.
. Presión de trabajo 150 bar
. Capacidad de depósito 40 lts.
SISTEMA DE GOLPEO AUTOMÁTICO:
. Caída de masa 760 mm.
. Peso de masa 63,5 kg.
HERRAMIENTAS COMPATIBLES:
. Diámetro 42.5mm / Largo 1.00 m
SISTEMA ROTATIVO:
. 01 Barreno tipo espiral de Ø 3”
. Motor hidráulico de rotación con acople para barreno
Especificaciones técnicas:
Compuesto por:
TORRE INDEPENDIENTE:
• Sistema de golpeteo
• Pistón de 130cm de carrera
• 02 patas de balance
• 02 llantas de traslado
CENTRAL HIDRAÚLICA:
• Depósito aceite de 40 lts.
• Bomba hidráulica de caudal 16 lts/min
• Motor Honda GX390 de 13 HP.
• Panel de control de doble palanca.
Descripción:

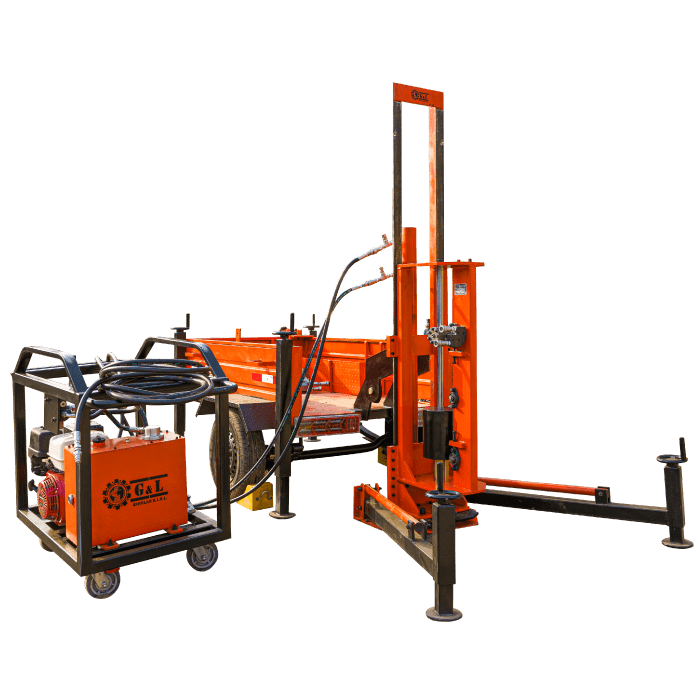

Perforadora diseñada específicamente para la realización de Ensayos de Penetración Estándar- SPT. Realiza la perforación en el suelo mediante la aplicación de golpes originadospor la liberación controlada de una pesa que se eleva a través de sistema hidráulico de golpeo automático. Reduce los tiempos de campo, el esfuerzo físico y el personal de operación.
Accesorios de sistema de perforación y extracción:
.Especificaciones técnicas:
1. 15 barras de perforación de 1 m de largo c/u con rosca huecas AW-G&L.
2. 01 barra auxiliar sin rosca de 0.5 m.
3. 16 uniones AW-G&L.
4. 01 unión AW-G&L de golpeo.
5. 01 muestreador partido.
6. 01 cono Peck-G&L ó 01 cono DPSH-G&L (a elección del cliente).
7. 01 tubo shelby de Ø2”, Ø2 ½” ó Ø3” (a elección del cliente).
8. 01 horquillas de sujeción de barras.
9. 01 llave Allen de 5/8”.
10. 02 llaves de cadena para tubo (Marca: TRUPER).
11. 01 cáncamo de extracción más barra de extracción de 19 cm.
12. 01 varilla auxiliar de protección de Ø3/8” x 30 cm.
13. 01 bocina más resorte de protección.
14. 01 barra guía más cabezal de golpeo.
15. 01 pesa de 63.50 kg ± 1 kg. Con dos cáncamos de movilización.
16. 02 uñas de extracción.
Sistema rotativo y remolque de transporte:
.SISTEMA ROTATIVO:
1. 01 bomba hidráulica de rotación, más acople para barreno y 03 pernos de sujeción
2. 01 barreno tipo espiral Ø3”.
3. 01 barra de extensión de 1m con acople.
4. 01 llave Allen de 3/8”
.REMOLQUE DE TRANSPORTE:
1. Sistema eléctrico de Luces.
2. Barra de sujeción de SPT.
3. 04 tacos de madera para parqueo.
4. 01 esfera de conexión de remolque.
5. 02 pernos de conexión de SPT a carro remolque.
6. 01 prensa de cadena para tubo (Marca: TRUPER).
